Клонирование Edc17cp46

[Ron-75]

Здравствуйте.
Машина
Mercedes X166
Gl 350 CDI 4Matic (2014 г.в.)
EDC17CP46 TriCore 1797
Перестал заводится, ни с того ни с сего.. Стартером не крутит. Диагностика показывает ошибки в блоках... ABS, SRS, SIM, и в других , что нет связи с ЭБУ двигателя. Не правдоподобный сигнал))) При диагностики двигателя ошибок нет...на двигателе при отключении какого либо датчика, пишет на него ошибку, вроде как работает корректно. Заметил такую штуку.... На второй высокоскоростной шине CAN по которой и происходит связь между блоками, шина Hi имеет на осциллограмме какой то мусор , и не уровень 2,5в как должно быть , а 0.3... 0.5в. Это замер был когда эта шина была в ,,воздухе,, т.е. никуда не подключена. При отключении других блоков по этой же шине Саn такого нет... Прослеживается чёткий сигнал. А с ЭБУ двигателя такая засада происходит.
Соответственно логике ... Сливаем с этого блока фулл прошивку и льём в другой...
Есть КTAG, PCM...
При подключении по хелпу КТАГ, не могу его прочитать.... Может быть есть какие-то подводные камни? Если кто владеет информацией поделитесь пожалуйста, как с этого блока слить прошивку... Какой метод подключения?

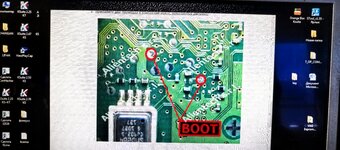

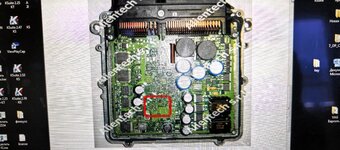

На столе блок выходит на связь... Если между CANами подключить резистор 60ом ..... Не пойму в чём косяк... Ктаг по осциллографу посылает пакеты импульсов а ответа нет, такое ощущение что блок не входит boot режим..... Подключал по ниже приведенной схемой .



[alert80]

Ktag работает с блоком в boot через CAN.
Блок в обычном режиме через CAN на связь у Вас не выходит.
В простом варианте мёртв CAN трансивер в блоке.
В сложном мёртв блок по питанию.

Блок не вскрывался, не заливался?
Зелёнки на плате нет?



[Ron-75]

Ktag работает с блоком в boot через CAN.
Блок в обычном режиме через CAN на связь у Вас не выходит.
В простом варианте мёртв CAN трансивер в блоке.
В сложном мёртв блок по питанию.

Блок не вскрывался, не заливался?
Зелёнки на плате нет?

Блок по Can на столе выходит на связь , если между canнами подключить параллельно резистор 60 Ом. Я написал это в посте))).
Блок не вскрывался , не заливался
Идеально чисто. С лицевой так сказать стороны стоит трансивер кан.. tja1040, так вот на ней нет ни питания ни импульсов..., хотя на канфильтрах их там 3 штуки стоят , на 2 из них есть импульсы... Нормального уровня... А на 3 ем.. Вообще ничего нет... Как при этом блок на связь выходит вообще не понятно. Нижнюю сторону не отклеивал. Может там ещё кан трансиверы стоят... Не знаю. .
Но по идее должно прошивку читать... Так как по этому же кану на связь то выходит....)))



[Zobomafo]

Так как по этому же кану на связь то выходит....)))

Вы пытаетесь удалять гланды через жопу, замените для начала tja1040 на которой нет обмена данными.



[Ron-75]

Вы пытаетесь удалять гланды через жопу, замените для начала tja1040 на которой нет обмена данными.

Ок, попробую . Но меня интересует подключение на столе.... Может ещё что-то куда-то припаять нужно . Кто как делал, и у кого работало?
