Приора Bosch 17.9.7 ошибка по ДПКВ ищу схему

[En7z]

Приветствую. Может у кого есть схема в блоке, куда идут входы 1 и 13 ДПКВ пинов в блоке. Ошибка появилась после вскрытия блока. До этого всё работало.



[ЮРЕЦ]

Может что в блоке повридили ?



[En7z]

Может что в блоке повридили ?

Визуально не видно. Все в норме.



[ЮРЕЦ]

Вы должны быть зарегистрированы для просмотра ссылок



[En7z]

Вы должны быть зарегистрированы для просмотра ссылок

Да пины знаю, но вдруг кто подскажет куда идут эти две линии на самой плате. Крутнуть на столе нечем.



[diagnost1976]

Есть там один резистор рядом с восьминогой микросхемой , его обычно отверткой и сносят ))



[En7z]

Есть там один резистор рядом с восьминогой микросхемой , его обычно отверткой и сносят ))

На месте он, прозвонил контакты 1 и 13, доходят до своих мест, а дальше не могу найти куда.



[En7z]

Есть там один резистор рядом с восьминогой микросхемой , его обычно отверткой и сносят ))

Вот тут



[diagnost1976]

Снесли резистор ))) Внимательно на фото посмотрите .



[En7z]

Снесли резистор ))) Внимательно на фото посмотрите .

Вы про этот?



[diagnost1976]

Да



[En7z]

Да

С ним всё ок.

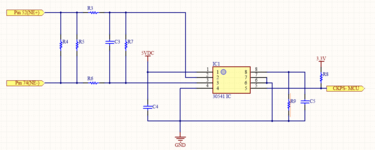

[elektrik72]

С другого форума,та же проблема.
....спасибо всем проблема решена впаял резистор на восьмую ногу микросхемы 30541, машинка завелась.
Резистор 2.2 КОм



[En7z]

С другого форума,та же проблема.
....спасибо всем проблема решена впаял резистор на восьмую ногу микросхемы 30541, машинка завелась.
Резистор 2.2 КОм

Нашел две повреждённые дорожки, восстановил. Не помогло. После этого загорелось давления масла). Но я не исключаю совпадения, что с движком что то накрутили. Завтра повезу человеку, у кого есть эмулятор запуска блока.
