Прошивка м74can нужна помощь

[Login-off]

Шью комбиком купил модуль м74can начал подключать по схеме из хелпа и не пойму на универсальном кабеле у меня по два провода на каждую задачу а в хелпе указано что где то по три провода как быть добавить еще провода или я чего то не понимаю подскажите пожалуйста



[Alexrhipow]

Шью комбиком купил модуль м74can начал подключать по схеме из хелпа и не пойму на универсальном кабеле у меня по два провода на каждую задачу а в хелпе указано что где то по три провода как быть добавить еще провода или я чего то не понимаю подскажите пожалуйста

Давайте по конкретнее, что не получается или что не понимаете?



[Login-off]

Если честно вообще запутался ну например в хелпе пишут к линия 1 разъем g3 второй разъем h3 и д2 а у меня на универсальном кабеле только два провода потом пишут can h 1 разъем е3 и через r-470 на 1 ратем к1 вот это как я вообще не пойму



[Alexrhipow]

Если честно вообще запутался ну например в хелпе пишут к линия 1 разъем g3 второй разъем h3 и д2 а у меня на универсальном кабеле только два провода потом пишут can h 1 разъем е3 и через r-470 на 1 ратем к1 вот это как я вообще не пойму

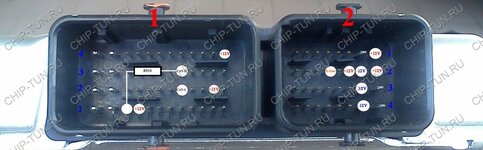

К линия на один пин из 3х возможных, не надо его цеплять на все 3, только на один. Can h и can low согласно распиновке. Если точно м74can то вот для наглядности



[-=Архангел=-]

Если честно вообще запутался ну например в хелпе пишут к линия 1 разъем g3 второй разъем h3 и д2 а у меня на универсальном кабеле только два провода потом пишут can h 1 разъем е3 и через r-470 на 1 ратем к1 вот это как я вообще не пойму

Либо 1 разъем подключать к линию на g3, либо во второй на H3 или D2. По своему опыту обычно на G3. Can H на Е3 делал без резистора.



[Alexrhipow]

3 варианта к линии потому что блоки м74 разные, м74, м74к, м74can



[Alexrhipow]

Прошивка будет осуществляться через к линию, can используется для идентификации



[Login-off]

Либо 1 разъем подключать к линию на g3, либо во второй на H3 или D2. По своему опыту обычно на G3. Can H на Е3 делал без резистора.

J2534 надо подключать?



[Login-off]

К линия на один пин из 3х возможных, не надо его цеплять на все 3, только на один. Can h и can low согласно распиновке. Если точно м74can то вот для наглядности

Подключил по вашей схеме только к линию подключил на первый разъем g3 пишет соединение установилось с блоком по калинии не возможно продолжить из за отсутствия модуля



[Alexrhipow]

Подключил по вашей схеме только к линию подключил на первый разъем g3 пишет соединение установилось с блоком по калинии не возможно продолжить из за отсутствия модуля

Фото блока сделайте или скрин combiloader



[Login-off]

Фото блока сделайте или скрин combiloader



[Alexrhipow]

Адаптер j2534 подключили?



[Login-off]

Адаптер j2534 подключили?

Да



[Alexrhipow]

Сделайте скрин с combiloader



[Login-off]

Да

Сделайте скрин с combiloader



[Login-off]

Вот



[Login-off]

Вот



[Alexrhipow]

Не вижу скрина



[Login-off]

Не вижу скрина

Выше скинул



[FFByte]

Вот

Модуль купите K-Line. У Вас куплен CAN, Нужен еще K-Line.
