Диагностика Mercedes W205 2018 2.0 hyb ошибки связи

[En7z]

доброй ночи. Машина ехала, высветилось неисправность рулевого, заглушили и машина встала на нейтраль. Скинули клеммы, довезли в сервис, в сервисе при подключении клеим сама встала в паркинг и на этом всё. Все блоки с ошибками связи со всеми блоками. Зажигание включается, горит вся приборка. Ошибки связи АБС, рулевое, замок зажигания и тд. Ксентри не подключается, пишет проверьте зажигание (клемма 30,31). Питание на обд есть. Лаунчем выходит на связь. Кан шина в спящем режиме 60ом, при вкл зажигании от 2кОм до 30кОм. В данный момент ошибки в замке EZS - нет связи с блоком рулевого колеса. Блоки ESP, EPC (эур) вообще не видит. Физически отключал блоки abs, рейку, моторный, кондей, стартер-генератор, батарею 48в eq boost, под рулевой шлейф, Sam 1 и 2, BCm, фары, сиденья, коробку - без результата. В большинстве блоков ошибка по EZS. Я так понимаю замок не дает виртуальную клемму 15R. Проверил все кан соединения в порогах, платы, преды и тд. Везде сухо и чисто. Может кто сталкивался с таким? Еще есть ошибка в PTCM - что неисправность CAN шины ходовой - BUS OFF.
В каждый блок по отдельности заходит. (Кроме выше перечисленных, которые не на связи).



[Chugaikin]

Mrm модуль выходит на связь?!на приборке горит выбор скоростей?



[En7z]

Mrm модуль выходит на связь?!на приборке горит выбор скоростей?

Нет, передачи авто не увидит, так как селектор не видит. В потоке данных коробки все показания в норме, она пишет статусы запуска ок, передачу видит. Это единствнный блок, который видется в потоке данных. Сегодня отключили почти все блоки, остался EZS. CAN L в норме, а CAN H спит. В данный момент осталась крыша(люк, датчики), EZS подключенные и всё.



[En7z]

Mrm модуль выходит на связь?!на приборке горит выбор скоростей?

На приборке передачи P N D R горят, но никакая не обведена.



[Chugaikin]

Шина может в однопроводном режиме быть,все мосты пересмотрели?



[En7z]

Шина может в однопроводном режиме быть,все мосты пересмотрели?

Судя по схемам, основной шлюз это замок. далее руль и SAM. Мосты - соединения шин в порогах?



[Chugaikin]

Да, замок ждёт ответ о готовности от блоков,но если шина висит на массе к примеру или сама на себя замкнута, то ни каких ответов не получит замок, на массу проверяли замыкание?или на плюс?сколько на can l напряжение?



[Chugaikin]

Судя по схемам, основной шлюз это замок. далее руль и SAM. Мосты - соединения шин в порогах?



[Chugaikin]

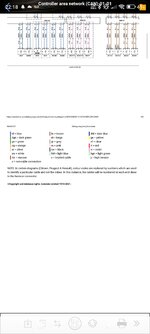

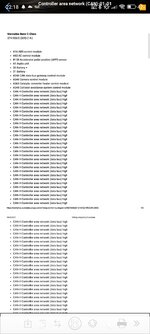

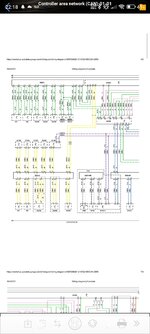

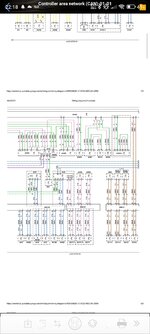

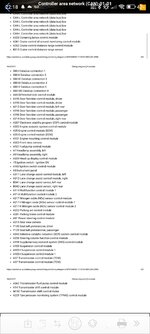

Вот схема can Bus на w205



[En7z]

Да, замок ждёт ответ о готовности от блоков,но если шина висит на массе к примеру или сама на себя замкнута, то ни каких ответов не получит замок, на массу проверяли замыкание?или на плюс?сколько на can l напряжение?

шины не на массе. В покое 60ом, при нажатии на кнопку старт скачет от 2Ком до 24Ком. По напряжению: 2.3в CAN-L, 2.8v CAN-H. По осциллу при вкл кнопки: CAN-L 1.4v CAN-H 9.6v



[En7z]

Вот схема can Bus на w205

Все схемы есть. Что за блок будит замок?



[Chugaikin]

Тут похоже Кан н на плюсе висит через что то, Sam задний запитан?он отвечает за двери если не ошибаюсь, центральный замок в нем



[Chugaikin]

шины не на массе. В покое 60ом, при нажатии на кнопку старт скачет от 2Ком до 24Ком. По напряжению: 2.3в CAN-L, 2.8v CAN-H. По осциллу при вкл кнопки: CAN-L 1.4v CAN-H 9.6v

А напряжение батареи сейчас какое?и что то из доп оборудования есть?



[Chugaikin]

Гейтвей не смотрел?



[En7z]

Из допов ничего вообще. Задний SAM отключен. Повторюсь, висит пару блоков. А, SAMы питание подключено, а остальные все разъёмы сняты.

А напряжение батареи сейчас какое?и что то из доп оборудования есть?



[Chugaikin]

Гейтвей на связи вообще?



[En7z]

Гейтвей на связи вообще?

Да.



[En7z]

Гейтвей на связи вообще?

Он в ногах пассажира, где силовые преды. Там тоже все чисто.



[Chugaikin]

Ism модуль на связи? Какие в нем ошибки?



[En7z]

ISM не на связи, но как я понял, что его нет на данном авто. Так как селектор на руле и когда поднимали машину, смотрели на акпп - там нет. Одна коса идет - прям внутрь коробки.
