Промблема с китайматиком SM2Pro

[Кирилл_NSK54]

Программировал программой flash download tool

Можно попробовать чере arduino ide



[sergey2210]

А можете скинуть распиновку как припаяться к бт модулю с одной стороны, а то я по такому мануалу



[sergey2210]

usb от ПК.
CTS питак сорван на плате,где альтернативную точку берёте?

Пробовал по фото выше на чёрной плате



[sergey2210]

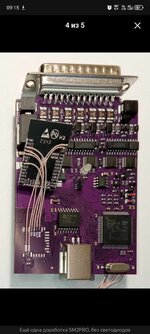

И пробовал как на фиолетовой плате, результат один и тот же



[sergey2210]

Можно попробовать чере arduino ide

Я не знаю как через Ардуино програмировать



[sergey2210]

usb от ПК.
CTS питак сорван на плате,где альтернативную точку берёте?

Сорвал в ходе экспериментов, восстановить не проблема, я умею паять довольно таки неплохо.



[sergey2210]

Приспособления все есть микроскоп и всё такое



[sergey2210]

Как показано выше, припаялся и спалил транзистор bcp53, восстановил, и не оставляю надежду на успех.



[sergey2210]

Самое интересное что приложение сканматик видит модуль, привязывает его, но на диагностику не выходит, не могу понять что не так.



[sergey2210]

По идее если модуль видится, привязывается, то и работать должно всё исправно



[Кирилл_NSK54]

Очень интересно...

Есть два варианта:
- где-то по прежнему к.з. или обрыв (необходимо прозванивать всю обвязку питание возможно что-то ещё всплывет)
- программно обеспечения (кривое)

Если есть острая необходимость в sm заказывайте новый, если же такой необходимости нет то мультиметр вам в помощь



[sergey2210]

А распиновку бт модуля которую я просил, можете скинуть, если она у вас есть. Спасибо



[Кирилл_NSK54]

А можете скинуть распиновку как припаяться к бт модулю с одной стороны, а то я по такому мануалу

На модуле bt контактов можно переназначить самостоятельно, вам необходимо проверить на плате соответствие контактов



[sergey2210]

Это нужно прозвонить от бт площадки и ноги процессора? Я правильно понимаю?



[Кирилл_NSK54]

А распиновку бт модуля которую я просил, можете скинуть, если она у вас есть. Спасибо



[Кирилл_NSK54]



[Кирилл_NSK54]

Это нужно прозвонить от бт площадки и ноги процессора? Я правильно понимаю?

Да



[sergey2210]

Посмотреть вложение 156639

Спасибо большое



[Кирилл_NSK54]

Рад помочь



[sergey2210]

А как на самом модуле переназначить контакты, расскажете, я немного не понимаю, они что повторяются на модуле?
